مشخصات فنی ماژول شارژر باتری لیتیومی 1 آمپر TP4056 با محافظ

• ولتاژ ورودی: 4.5-5.5 ولت DC
• ولتاژ شارژ کامل: 4.2 ولت DC
• جریان: 1 آمپری (قابل تنظیم)
• دقت شارژ: 1.5 درصد
• شارژ خطی ماژول
• نمایش LED: قرمز در حال شارژ و سبز نشان دهنده شارژ کامل
• درگاه ارتباطی: USB Type C
• دارای محافظ
• دمای کاری: 10- تا 85+ درجه سانتی گراد
• اعمال پلاریته معکوس: غیر مجاز
• ابعاد: 26x17 میلی متر

کاربردهای ماژول شارژر باتری لیتیومی 1 آمپر TP4056 با محافظ

• تلفن های همراه
• PDA
• GPS
• دوربین های دیجیتال
• دستگاه های قابل حمل
• شارژرهای USB
• bus-powered


  نحوه استفاده از ماژول شارژر باتری لیتیومی 1 آمپر TP4056 با محافظ

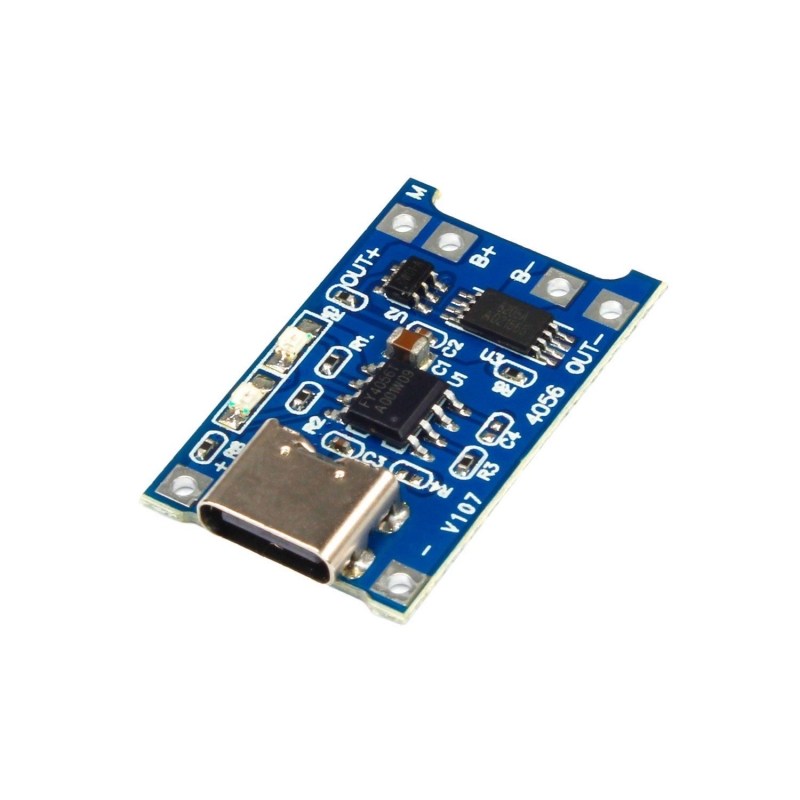

  کابل Type-C را برای تامین برق متصل کنید، یا منبع 5 ولت DC را به پدهای مشخص شده با IN+ و IN- در سمت چپ ماژول وصل کنید.

  سلول باتری که نیاز به شارژ دارد را به پدهای B+/B- در سمت راست ماژول متصل کنید.

  یک بار (مصرف‌کننده) می‌تواند به پدهای OUT+/OUT- در سمت راست ماژول متصل شود.

• مهم! هنگام شارژ، بار را قطع کنید.

  LED قرمز نشان دهنده در حال شارژ بودن است و LED سبز نشان دهنده پایان شارژ است.

  هرگز باتری خود را با سرعت بیشتر از 1C شارژ نکنید.
